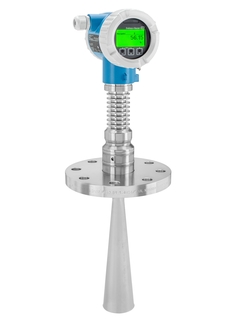

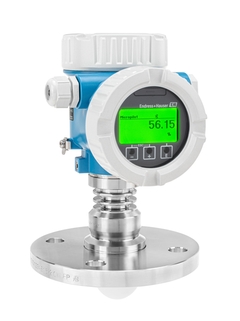

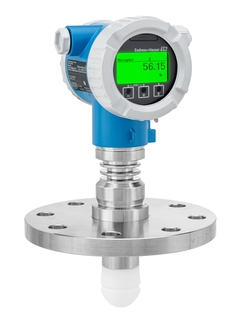

Micropilot FMR62B — 80 GHz雷達液位計

量身定制，智能安全

應用領域

Micropilot FMR62B是新一代80 GHz雷達物位計的家族成員。在苛刻液體測量中連續進行非接觸式液位測量， 滿足高溫、高壓工況，以及困難介質的測量要求， 支持SIL鎖定和功能安全測試，降低了系統性錯誤發生的風險。采用Heartbeat Technology心跳技術，支持儀表在線自校驗和自監測，及時識別異常工況，提升了過程安全性，提高了生產效率。

Micropilot FMR62B適用于自由空間的液位測量，最大量程為80米，對于有內部存在干擾裝置的罐體有優秀的波束聚集效果。

• 過程連接：法蘭

• 過程溫度：–196...+450°C (-320...+842°F)

• 過程壓力： –1...+160 bar (-14.5...2320.6 psi)

• 最大量程：80 m (262.5 ft)

• 測量精度：±1 mm (0.04 in)

• W波段：80 GHz工作頻率

• 通過國際防爆認證、WHG防溢認證、SIL認證、船級認證，以及5點或10點工廠標定

優勢

• 采用Heartbeat Technology心跳技術，支持儀表在線自監測、自校驗和自診斷，提高生產力

• 安全設計理念，遵循IEC 61508標準研發，可直接安裝在 SIL2 場合中使用；采用同構冗余架構，還可使用在 SIL3 場合中

• 導式SIL鎖定、驗證測試和功能安全測試操作，降低了系統性錯誤發生風險

• 人機界面直觀明了，提供引導式儀表調試和驗證向?qū)?，操作簡?/p>

• 顯示屏上顯示推薦操作，幫助用戶輕松排除故障

• 測量原理

  雷達物位儀

•


• 特點/應用

  復雜工況應用
  腐蝕性液體的連續非接觸式液位測量
  適合存在多個內部結構裝置的容器

•


• 特點

  Heartbeat Technology心跳技術
  SIL 2/3，符合IEC 61508標準
  Bluetooth?藍牙無線儀表調試
  通過SmartBlue App操作和維護
  HistoROM智能數據存儲單元
  RFID射頻識別位號，輕松識別
  小波束角

•


• 電源/通信

  兩線制（HART、PROFIBUS PA）
  基于Ethernet-APL的PROFINET
  Bluetooth?藍牙無線技術

•


• 頻率

  W波段（80 GHz）

•


• 測量精度

  ±1 mm (0.04 in)

•


• 環境溫度

  -40…+85°C (-40…+185°F)

•


• 過程溫度

  -196…+450°C (-321…+842°F)

•


• 過程壓力（絕壓）/最大過壓限定值

  真空...160 bar (2320 psi)

•


• 主要接液部件

  316L、PTFE（316L涂層法蘭）

•


• 過程連接

  法蘭：
  DN50...150
  ASME 2"...8"

•


• 最大測量距離

  80 m (262 ft)

•


• 通信

  HART、PROFIBUS PA、
  基于Ethernet-APL的PROFINET、
  Bluetooth?藍牙無線連接技術及App（選配）

•


• 證書和認證

  IEC Ex、ATEX、CSA C/US、EAC Ex、JPN Ex、KC Ex、
  INMETRO Ex、NEPSI Ex、UK Ex

•


• 安全認證

  WHG防溢保護
  SIL 2/ SIL 3

•


• 設計認證

  EN10204 3.1材質證書
  NACE MR0175 / ISO 15156
  NACE MR0103 / ISO 17945
  ASME B31.3一致性聲明
  cGMP合規聲明
  AD2000

•
  PMI測試
  CRN認證
  氦氣泄漏測試
  液體滲透檢測AD2000-HP5-3 (PT)
  液體滲透檢測ISO23277-1 (PT)
  液體滲透檢測ASME VIII-1 (PT)
  焊接文檔（符合ISO或ASME標準）

•


• 衛生型認證

  歐盟食品接觸材料（EC）1935/2004
  美國食品接觸材料FDA CFR 21

•


• 船級認證

  ABS、LR、BV、RINA、DNV

•


• 選項

  顯示屏
  用戶自定義設置
  SmartBlue App，通過Bluetooth藍牙無線調試和操作儀表
  氣密保護
  過電壓保護
  PWIS除油脂清洗

• 應用限制

  強擾動液面和泡沫液面
  長導波管（>12 m）和旁通管應用 -> FMR5x、FMP5x
